Das Glasschiebetür-System für große Durchgänge: Muto Telescopic 80
Die schönsten Glastüren und Glasschiebetüren sind relativ nutzlos ohne ein hochwertiges Glasschiebetür-System, das ihre Aufhängung und die Funktionalität reguliert. Im Idealfall werden mehrere Flügel der Glasschiebetüren so geparkt, das ein möglichst breiter Durchgang entsteht. Auf dieser Seite möchten wir Ihnen ein erstklassiges Glasschiebetür-System aus deutscher Produktion vorstellen, das sich bei vielen anspruchsvollen Kunden bestens bewährt hat.
dormakaba ist ein weltweit agierender Spezialist für Schließanlagen und Systemlösungen. Seit 150 Jahren behauptet sich dormakaba als innovativer Hersteller auch mit Sitz in Deutschland. Das Muto Telescopic Glasschiebetür-System zeigt eine erstaunliche Leistungsfähigkeit bei großen Türöffnungen.

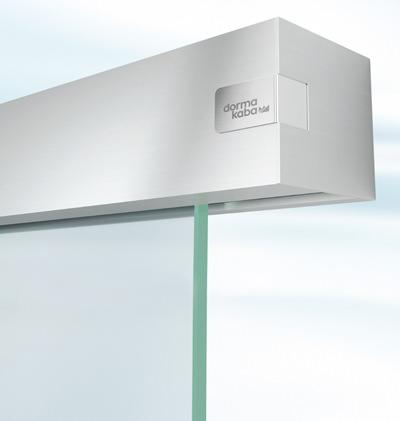

Glasschiebetüren an sich sind ja schon wahre Raumwunder. Das kompakte Glasschiebetür-System MUTO Premium Telescopic 80 setzt in puncto Raumnutzung noch einen darauf. Schiebetüren aus Glas mit diesem System haben noch weniger Raumbedarf durch die spezielle Teleskop-Funktion. Beim Öffnen werden die Türflügel platzsparend voreinander geparkt. Das ermöglicht auch bei nur wenig freier Wandfläche mehr Durchgangsbreite mit maximaler Transparenz.
Verschiedene Montagearten und Flügel-Materialien
Das geniale Schiebetür-System aus Glas – Muto Telescopic 80 ist erhältlich zur Wandmontage wie zur Deckenmontage. Die Deckenmontage mit einem Seitenteil kann dabei in einem Mauerdurchgang erfolgen oder als Montage an einem Glas-Oberlicht. Das Glasschiebetür-System ist verwendbar für Flügel aus Glas wie auch für Flügel aus Holz bis zu 50 mm Stärke. Als Zubehör verwendet man dann ein Adapterprofil. Sie erhalten das Glasschiebetür-System als zweiflügelige oder vierflügelige Variante.
Für dieses Glasschiebetür-System brauchen Sie das Glas Ihrer Schiebetüren nicht direkt bearbeiten zu lassen. Der sogenannte Schnell-Läufer und der Langsam-Läufer werden mit einer speziellen Technologie jeweils auf das Glas geklemmt und tragen die Türen ohne weiteres. Das Schiebetür-System verfügt zudem bei den Öffnungs- und Schließvorgängen über eine sogenannte Synchronauslegung. Das bedeutet, dass die gleichzeitige Bewegung des ersten Flügels und des zweiten Flügels möglich ist. Der Flügel mit dem Schnell-Läufer lässt sich dabei doppelt so schnell bewegen wie der zweite Flügel mit dem Langsam-Läufer.
Mehr Gestaltungsmöglichkeiten der Glas-Schiebetüren mit der Dormotion-Funktion
Die Dormotion-Funktionalität bei dormakaba besteht aus einer Softclose- bzw. SoftStop-Technik. Mit dieser Softclose-Technik bremsen die Glasschiebetüren kurz vor ihrem Endpunkt ab und werden dann sanft in den Endpunkt hineingezogen. Diese Dormotion-Funktionalität kann sowohl für Schiebetüren aus Glas wie aus Holz eingesetzt werden. Optional kann auch das hier beschriebene Muto Telescopic 80 mit der Dormotion-Funktionalität ausgestattet werden. Auf Wunsch lässt sich diese Installation mit einer integrierten Verriegelung und einem Status-Indikator erweitern. Die Dormotion-Funktionalität für die Schiebetüren ist auch nachträglich ohne Demontage der bestehenden Anlage möglich. Die integrierte Verriegelung ist in Verbindung mit der Dormotion im Batteriebetrieb zu verwenden, kommt jedoch ohne einen Sicherheitsverschluss und eignet sich damit nicht für Außenanlagen. Für den Status-Indikator der Schiebetüren wird ein Kabelzugang benötigt. Wir empfehlen Dormotion in Verbindung mit einer Griffstange.
Unterschiedliche Führung der Glas-Schiebetüren
Die Schiebetüren aus Glas lassen sich auch per Bodenführung montieren. Bei der sogenannten Oberflur-Bodenführung wird jedoch eine Bearbeitung für das Glas der Schiebetür in Form von Bohrungen nötig. Für die Unterflur-Bodenführung lässt sich ein geeignetes Profil in den Boden einlassen. Für nähere Information zu diesen Varianten nehmen Sie doch bitte Kontakt auf. Wir stehen Ihnen gern für Auskünfte zur Verfügung.
„Clamp & Glue Technology“ für die Verwendung mit Verbundsicherheitsglas
Mit der dormakaba Clamp & Glue Technologie lassen sich die Vorteile von Verbundsicherheitsglas (VSG) nutzen und gleichzeitig die Nachteile dieser Glasform ausgleichen. Die Lösung für diese Art Glasschiebetür findet sich in der Klemmtechnik mit Kleber. für einen sicheren Halt des Glasflügels benötigt man nur ein Minimum an Klemmkraft – und das Ganze kann auch noch ohne Glasbearbeitung erfolgen.
Zu diesem Zweck bietet dormakaba das VSG-Zubehör-Set an. Damit ist ein einfaches Umrüsten der Laufwagen möglich. Die sonst häufigen Nachteile beim Verbundglas werden vermieden. Mit dieser Technik kommt es weder zur Blasenbildung noch wird die Folie aus dem Glas herausgedrückt. Der Glasbruch wird mit der geringen Klemmkraft verhindert und Temperaturveränderungen wie der Schwund der Folie treten ebenfalls nicht auf.
Technische Daten
Die Tragkraft des Glasschiebetür-Systems beträgt maximal 2 x 80 kg bzw. 4 x 80 kg je Flügel. Die mögliche Glasstärke bewegt sich zwischen 8 mm und 13,5 mm. Als Glasarten für die Schiebetüren kommen sowohl das Einscheiben-Sicherheitsglas (ESG) wie das Verbundscheiben-Sicherheitsglas (VSG) in Betracht.
Das Schiebetür-System lässt sich für Glasschiebetüren mit einem oder zwei Flügeln, wahlweise mit Seitenteil verwenden. Ebenfalls möglich ist die Verwendung bei einer Ganzglas-Anlage. Das Schiebetür-System besteht aus Aluminium mit eloxierter Oberfläche und ist in verschiedenen RAL-Farbtönen erhältlich.
Als Montageart kommt sowohl die Wand- wie die Deckenmontage in Frage. Die Montage am Glas ist problemlos. Die Schiebetüranlage MUTO Premium Telescopic 80 ist getestet nach DIN EN 1527 und auf 100.000 Bewegungszyklen ausgerichtet. Das Schiebetür-System lässt sich ohne Demontage um +5 mm bis -3mm nachjustieren.

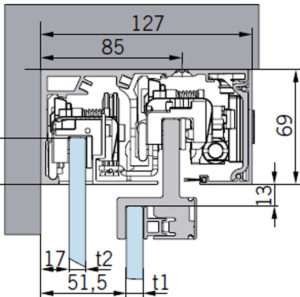

Die Profilabmessung beträgt 127 mm x 69 mm bei einer maximalen Höhe der Schiebeflügel der Schiebetüren von 3.000 mm. Die lichte Mauerweite sollte mindesten 1.110 mm und höchstens 3.886 mm betragen. Die Breite der Flügel der Schiebetüren liegt zweiflügelig und ohne Dormotion mindestens bei 600 mm und höchstens bei 1.200 mm. Bei drei Flügeln der Schiebetür ist die maximale Breite auf 1.000 mm begrenzt. Mit der Dormotion-Funktion betragen die Werte für Glasschiebetüren mit zwei Flügeln mindestens 790 mm und höchstens 1.200 mm in der Breite.
Lieferumfang je Set
- Profilset Telescopic
- Klemm-Laufwagen (für 8 mm – 13,5 mm Glasstärke) mit Aushebeschutz
- Endanschläge inkl. Fangvorrichtung für die Tür
- Telescopic-Seilsystem
- Oberflur-Bodenführung für Glasschiebetüren
- Bodenführung für Glasschiebetüren
- Stirnabdeckungen inkl. Sichtschutzbürsten
Preise
| Muto 80 Teleskopic | |||
|---|---|---|---|
| Variante/Tragkraft max. Flügelbreite bis | Silber EV1 | Niro elox. | Sonderfarbe p-besch. |
| Muto Telescopic 80, Set 2flgl. zur Wand- oder Deckenmontage für max. 1000 mm Flügelbreite | 1.916,00 € | 2.032,00 € | 2.366,00 € |
| Muto Telescopic 80, Set 2flgl. mit Seitenteil zur Deckenmontage für max. 1000 mm Flügelbreite | 2.201,00 € | 2.351,00 € | 2.772,00 € |
| Muto Telescopic 80, Set 2flgl. zur Montage an Glasseitenteil und Glasoberlicht für max. 1000 mm Flügelbreite | 2.221,00 € | 2.366,00 € | 2.761,00 € |
| Muto Telescopic 80, Set 4flgl. zur Wand- oder Deckenmontage für max. 1000 mm Flügelbreite | 3.829,00 € | 4.064,00 € | 4.731,00 € |
| Muto Telescopic 80, Set 4flgl. mit Seitenteil zur Deckenmontage für max. 1000 mm Flügelbreite | 4.401,00 € | 4.704,00 € | 5.542,00 € |
| Muto Telescopic 80, Set 4flgl. zur Montage an Glasseitenteil und Glasoberlicht für max. 1000 mm Flügelbreite | 4.428,00 € | 4.731,00 € | 5.526,00 € |
| Mehrpreis für Dormotion-Einheit bis 80 kg, inkl. Starter | 113,00 € | 113,00 € | 113,00 € |
| Mehrpreis für Dormotion-Einheit über 80 kg, inkl. Starter | 257,00 € | 257,00 € | 257,00 € |
| Integrierte Verriegelung - Batterie Version - für Muto Comfort L, XL und Self-Closing, bestehend aus einer Empfängereinheit, 1 Aufnahme Verriegelung, 1 Verriegelung, 1 Batterieträger incl. Batterien und 1 Rahmensystem L / XL | 880,00 € | 880,00 € | 880,00 € |
| Batterie für Muto integrierte Verriegelung | 26,00 € | 26,00 € | 26,00 € |
| Funkfernbedienung für integrierte Verriegelung Muto | 131,00 € | 131,00 € | 131,00 € |
| Wandtaster mit Funksender für integrierte Verriegelung Muto | 96,00 € | 96,00 € | 96,00 € |
| Statusindikator-Set für Muto bestehend aus 1 Sensor, 1 Empfänger und 1 Kabel | 430,00 € | 430,00 € | 430,00 € |
| Kabel-Set für Nutzung des Statusindikators in der Verriegelungseinheit | 65,00 € | 65,00 € | 65,00 € |
| VSG-Sets, Kleber, Düsen, Automix-Pistole und Adapter für VSG | Anfrage | Anfrage | Anfrage |
Bitte beachten Sie
Zum jeweils angegebenen Preis für das Schiebetür-System aus Glas kommt noch der Preis für die jeweils gewünschte Glastür. Bei der Bestellung einer passenden Glastür ist der Preis für ein Sondermaß bzw. eine Sonderbohrung in der Tür anzusetzen. Bei der Serie P berechnen Sie bitte den Schiebetür-Preis je Flügel. Dazu kommen die gewünschten Muschel- oder Stoßgriffe. Die Preise auf dieser Website verstehen sich inkl. Mehrwertsteuer zuzüglich der Versandkosten. Andere Größen und Varianten teilen wir Ihnen gern auf Anfrage mit.
